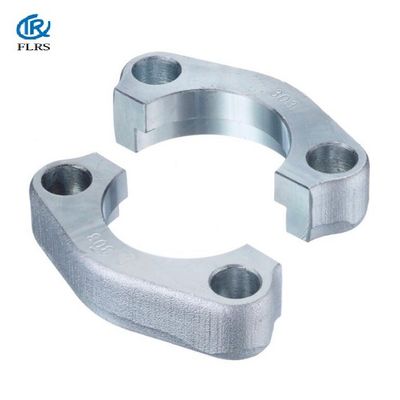

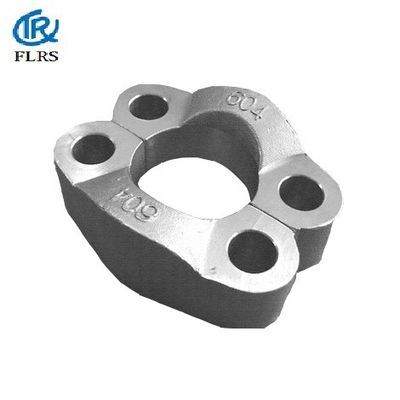

acero de carbono del 1/2” 3000PSI SAE Hydraulic Split Flange

Abrazadera hidráulica estándar del reborde de la manguera de /Non-Split de la fractura acero/3000 PSI de carbono/ISO6162/SAE Flange hidráulico

• SAE Flange Clamps: sistema de una sola pieza de la abrazadera del reborde:

• Introducción de conexiones flúidas hidráulicas del reborde del poder con las abrazaderas de una sola pieza del reborde y los tornillos métricos o de la pulgada:

  la presión 1.Working del código del SAE las abrazaderas del reborde de 61 series es 3000 PSI, MPa 3,5 (barra 35) a MPa 35 (barra 350).

•
  2. las dimensiones de abrazaderas de SAE Flange están según 6162-1:2012 del ISO. Tamaño nominal del ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Tamaño de la pulgada: el 1/2”; 3/4"; 1"; 1 1/4"; 1 1/2”; 2"; 2 1/2”; 3".

•
  3.Material de la abrazadera de una sola pieza del reborde del SAE se hace del carbono C45 de acero con las propiedades en la condición siguiente: Para el tamaño nominal DN 13 del reborde: - fuerza de producción mínima: 220 MPa - alargamiento mínimo en la fractura: el 3% y para el resto de los tamaños nominales del reborde: - fuerza de producción mínima: Alargamiento mínimo 415 MPa en la fractura: el 3%

•

• la protección contra la corrosión superficial externa 4.The de todas las abrazaderas de acero del reborde del SAE de carbono, será protegida con una capa apropiada para pasar una prueba de espray mínima de sal de 72 h de acuerdo con ISO 9227.

•
  requisito 5.Test para la presión/la temperatura: El tipo conexiones del reborde conforme a esta parte de ISO 6162 será sujetado a la explosión y a las pruebas de resistencia cíclicas especificadas en ISO 19879 para verificar que cumplen los requisitos especificados de la presión/de la temperatura. Será conveniente para el uso en las presiones de trabajo dadas en los cuadros 2 cuando está utilizado en las temperaturas entre el °C -40 y +120 conexiones del reborde de °C. conforme a esta parte de ISO 6162 no será montado en las temperaturas de -20 °C. más bajo.

• 6.Designation de la abrazadera de una sola pieza del reborde del reborde de las conexiones de una pieza de las abrazaderas del tamaño DN 25: Abrazadera ISO 6162-1, FC×25

•

• HILO E		B	C	D	E
  el 1/2”	56,3	47	40,5	9	18,2
  3/4"	71,4	60	50,8	11	23,8
  1"	80,9	70	57,1	13	27,8
  1 1/4"	95,2	77	66,7	15	31,8
  1 1/2”	112,7	95	79,4	17	36,5
  2"	133,3	114	96,8	21	44,5



FAQ:

• I) ¿Cómo puedo conseguir más detalles sobre sus productos?

      Usted puede enviarnos un correo electrónico.  Proporcionaremos el catálogo y las imágenes para su referencia

  2) ¿Cómo puedo conseguir alguna muestra?

  La muestra está gratis, solamente la necesidad del comprador de pagar el coste de la carga

  3) ¿Usted proporciona piezas modificadas para requisitos particulares?

       Sí, usted necesita suministrar el dibujo.

  4) ¿Cuáles son otros productos que usted puede suministrar?

      Podemos suministrar las colocaciones de la tubería de acero, los fastners, las juntas etc.

•
