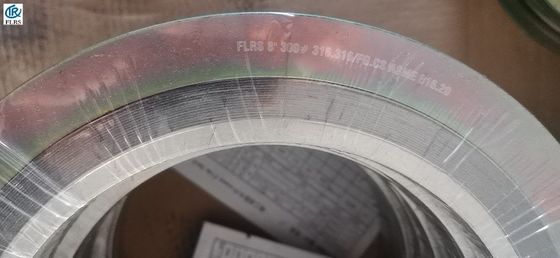

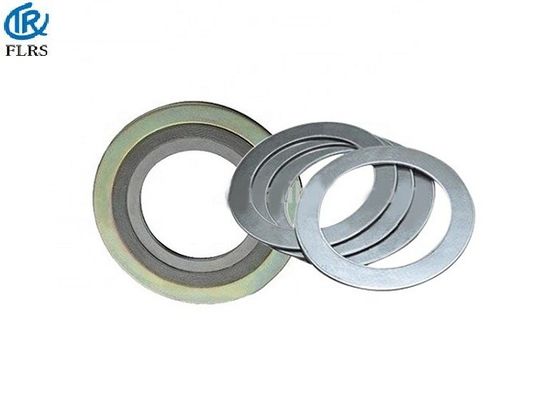

Acero inoxidable herido espiral 304/316 de la junta de ASME B16.20 con el anillo externo del llenador flexible del grafito y el anillo interno

Fuerza de la junta herida espiral

> La junta herida espiral es la junta ideal en la categoría semimetálica. Una tira estrecha de aro del metal de V-shap es enrollada en espiral bajo tensión con un amortiguador del llenador entre la nación del lami del metal y punto-se suelda con autógena en ambos extremos.

> Esta construcción única de a primavera-como el metal y el llenador suave proporciona características excelentes de la junta.

> Resistencia a la temperatura alta y a las altas presiones.

> Gran resistencia que permite que la junta ajuste automáticamente para cambiar en condiciones de funcionamiento, tales como presión y choques termales, vibraciones etc.

> La sellabilidad excelente se mantiene con área comparativamente pequeña de la junta.

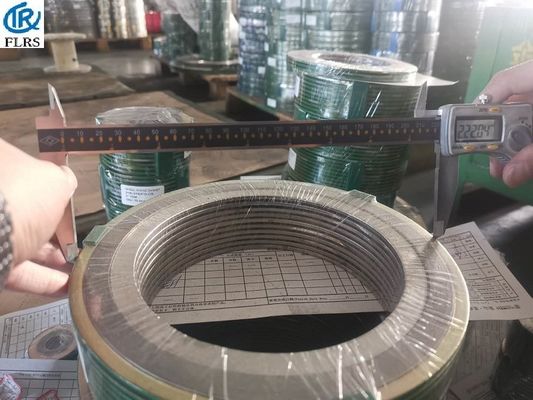

La junta herida espiral nuestra fabricación de la fábrica

> Buena tolerancia para las irregularidades del final de la superficie del reborde.

> Puede ser diseñado a cualquier dimensión económicamente en forma circular o moderado noncircular.

> Disponible en una variedad de metales del aro y de materiales de relleno para satisfacer condiciones de funcionamiento específicas.

Estilo RW

Junta de fines generales conveniente para la cara plana y los rebordes aumentados de la cara hasta la clase 2500

El centro del anillo localiza exactamente la junta en la cara del reborde, proporciona fuerza radial adicional, y actúa como limitador de la compresión

El enrrollamiento espiral (elemento de aislamiento) consiste en el metal preformado y el material de relleno suave

NOTA: Un anillo interno se recomienda para los usos sobre la clase 600, debido a la alta carga disponible del perno. Vea el estilo RWI.

Estilo RWI

Conveniente para la cara plana y los rebordes aumentados de la cara hasta la clase 2500

Recomendado para los usos de alta presión, para el uso con los llenadores de PTFE, y cuando está delineado por ASME B16.20

El anillo interno actúa como limitador de la compresión y protege elementos de aislamiento contra ataque de los medios de proceso

Estilo R

Conveniente para los rebordes de la lengua y del surco, hembra-varón, o surco-a-planos de la cara

Bobina espiral solamente, conteniendo el metal preformado y el material de relleno suave

Los diámetros internos y externos de la bobina se refuerzan con varias capas de metal sin llenador para dar mayor estabilidad

NOTA: También disponible con el estilo interno RI de los anillos.

Juntas de la bujía métrica y de MCR

Para los montajes del tapizado de boca
