| Nombre De La Marca: | FLRS or OEM |
| Número De Modelo: | FLRS-G012 |
| Cuota De Producción: | 1 pedazo |
| Detalles Del Embalaje: | cajas de la madera contrachapada del cartón/plataformas de la madera contrachapada |
| Condiciones De Pago: | T/T, L/C, unión occidental, PayPal |

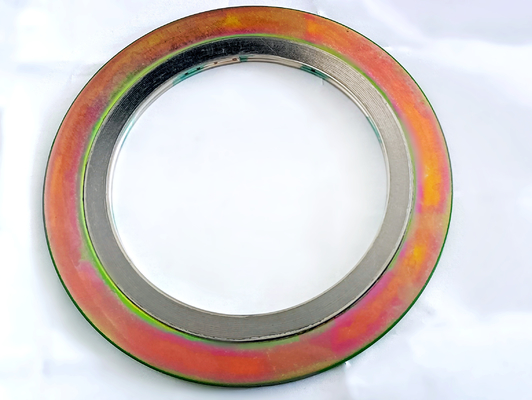

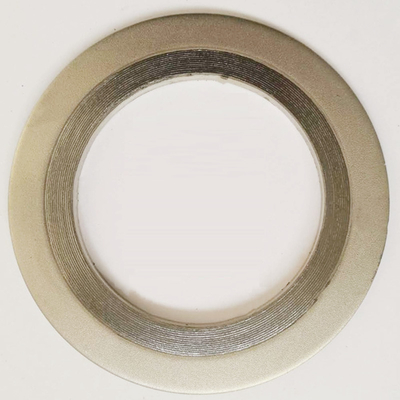

Junta herida espiral estándar de ASME B16.20 CG con el traje externo de los anillos para la junta espiral de la herida del reborde/SS de ASME B16.5
La junta herida espiral se forma de tira metálica de forma de V y de llenador no-metálico suave mediante llenado,
la junta espiral de la herida y conectó su extremo y principio por el punto soldado con autógena. Dependa de su compresión excelente
resistencia, es conveniente para los deportes de aislamiento donde están frecuentes la alteración de la temperatura y la presión.
Puede ser utilizado como el elemento de aislamiento estático del tubo, válvula, bomba, intercambio termal, torre de condensación,
agujero llano y agujero del hombre del reborde, del etc. Se ha aplicado extensamente en los campos del producto petroquímico,
confuso mecánico de la fábrica, de la central eléctrica, de la metalurgia, de la construcción naval, médico y farmacéutico
central eléctrica y navegación, etc.
Estilo CG
Junta de fines generales conveniente para la cara plana y los rebordes aumentados de la cara hasta la clase 2500
El centro del anillo localiza exactamente la junta en la cara del reborde, proporciona fuerza radial adicional, y actúa como limitador de la compresión
El enrrollamiento espiral (elemento de aislamiento) consiste en el metal preformado y el material de relleno suave
NOTA: Un anillo interno se recomienda para los usos sobre la clase 600, debido a la alta carga disponible del perno. Vea el estilo RWI.
Es un anillo externo que exactamente la junta de centro en cara del reborde, proporciona fuerza radial adicional para prevenir
escape y actos de la junta como parada de la compresión.
Una junta de fines generales conveniente para el uso con la cara plana y los rebordes aumentados de la cara, clase 900 y sobre un interno
se recomienda el anillo.
| Materiales del anillo y de tira | Mínimo | Máximo | Anillo de la guía Código de color |
|||
| Material | F | c | F | c | Abberviation | |
| ss304 | -320 | -195 | 1400 | 760 | 304 | Amarillo |
| ss316L | -150 | -100 | 1400 | 760 | 316L | Verde |
| ss347L | -150 | -100 | 1400 | 760 | 317L | Marrón |
| ss321 | -320 | -195 | 1400 | 760 | 321 | Turquesa |
| ss347 | -320 | -195 | 1700 | 925 | 347 | Azul |
| Acero de carbono | -40 | -40 | 1000 | 540 | CRS | Plata |
| Aleación 20 | -300 | -185 | 1400 | 760 | A-20 | Negro |
| Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Beige |
| Incoloy 800 | -150 | -100 | 1600 | 870 | EN 800 | Blanco |
| 825 lncoloy | -150 | -100 | 1600 | 870 | EN 825 | Blanco |
| lnconel 600 | -150 | -100 | 2000 | 1090 | Inc. 60o | Oro |
| Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Oro |
| Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Ningún color |
| Monel 400 | -200 | -130 | 1500 | 820 | LUNES | Naranja |
| Níquel 200 | -320 | -195 | 1400 | 760 | NL | Rojo |
| Titanio | -320 | -195 | 2000 | 1090 | T | Púrpura |
| Materiales de relleno | ||||||
| Mínimo | Choza máxima | Raya Código de color |
||||
| Material | F | c | F | c | Abreviatura | |
| Flexible Grafito |
-350 | -212 | 950 | 510 | F.G. | Gris |
| PTFE | -400 | -240 | 500 | 260 | PTFE | Blanco |
| De cerámica | -350 | -212 | 2000 | 1090 | CER | Verde claro |
| Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rosa |
|
|
