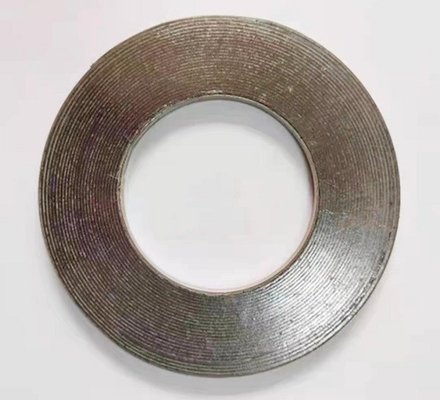

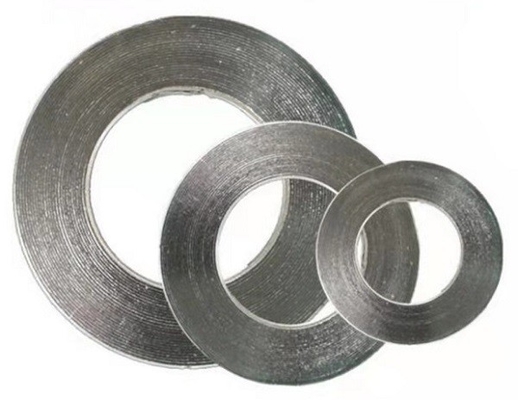

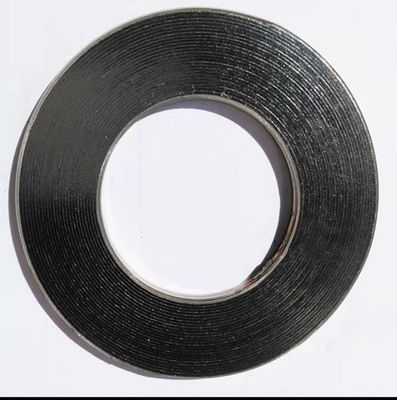

Junta metálica de forma de V herida espiral del reborde del tubo de la junta del estilo básico

Informacion basica
Lugar de origen: China
Nombre de la marca: FLRS or OEM
Certificación: ISO9001
Número de modelo: FLRS-G015
Cantidad de orden mínima: 1 pedazo
Detalles de empaquetado: cajas de la madera contrachapada del cartón/plataformas de la madera contrachapada
Tiempo de entrega: dos semanas
Condiciones de pago: T/T, L/C, unión occidental, PayPal
Capacidad de la fuente: 50tons/month
Información detallada
Estándar del reborde: ASME B16.5/EN1514-2 Nombre: Junta herida espiral
Tipo de la junta: R Estándar: ASME B16.20
Alta luz:

Junta herida espiral básica del grafito

,

Junta espiral del reborde del tubo

,

Junta metálica espiral de forma de V


Descripción de producto

Material herido espiral de la junta del estilo básico/de hoja de la junta/junta del reborde del tubo



La junta herida espiral se forma de tira metálica de forma de V y de llenador no-metálico suave mediante llenado,

la junta espiral de la herida y conectó su extremo y principio por el punto soldado con autógena. Dependa de su compresión excelente
resistencia, es conveniente para los deportes de aislamiento donde están frecuentes la alteración de la temperatura y la presión.
Puede ser utilizado como el elemento de aislamiento estático del tubo, válvula, bomba, intercambio termal, torre de condensación,
agujero llano y agujero del hombre del reborde, del etc. Se ha aplicado extensamente en los campos del producto petroquímico,
confuso mecánico de la fábrica, de la central eléctrica, de la metalurgia, de la construcción naval, médico y farmacéutico
central eléctrica y navegación, etc.



Dimensiones para la junta herida espiral por ASME B16.20 para adaptarse a los rebordes de ASME B16.5

Tubo nominal
tamaño (NPs)
                                                       Clase 150
Ring Inside interno
Diámetro (identificación)
Enrrollamiento dentro
Diámetro (identificación)
Exterior de enrrollamiento
Diámetro (OD)
Guía Ring Outside
Diámetro (oD)
  lnches milímetro lnches milímetro lnches milímetro lnches milímetro
1/4* -   0,50 12,7 0,88 22,2 1,75 44,5
el 1/2 0,56 14,20 0,75 19,10 1,25 31,80 1,88 47,60
3/4 0,81 20,60 1,00 25,40 1,56 39,70 2,25 57,20
1 1,06 26,90 1,25 31,80 1,88 47,60 2,63 56,70
1 1/4 1,50 38,10 1,88 47,60 2,38 60,30 3,00 76,20
1 1/2 1,75 44,50 2,13 54,00 2,75 69,90 3,38 85,70
2 2,19 55,60 2,75 69,90 3,38 85,70 4,13 104,80
2 1/2 2,62 66,50 3,25 82,60 3,88 98,40 4,88 123,80
3 3,19 81,00 4,00 101,60 4,75 120,70 5,38 136,50
3 1/2* 3,50 88,90 4,50 114,30 5,25 1334,00 6,38 161,90
4 4,19 106,40 5,00 127,00 5,38 149,20 6,88 174,60
s 5,19 131,30 6,13 155,60 7,00 177,80 7,75 196,90
6 6,19 157,20 7,19 182,60 8,25 209,60 8,75 222,30
8 8,50 215,90 9,19 2334,00 10,38 263,50 11,00 279,40
10 10,56 268,20 11,31 287,30 12,50 317,50 13,38 339,70
12 12,50 317,50 13,38 339,70 14,75 374,70 16,13 409,60
14 13,75 349,30 14,63 371,50 16.0D 406,40 17,75 450,90
16 15,75 400,10 16,63 422,30 18,25 463,60 20,25 514,40
18 17,69 449,30 18,69 474,70 20,75 527,10 21,63 549,30
20 19,69 500,10 20,69 525,50 22,75 577,90 23,88 606,40
24 23,75 603,30 24,75 628,70 27,00 685,80 28,25 717,60


* no enumerado en ASME B16.20





Los diámetros básicos del estilo de la construcción, internos y externos se refuerzan con varias capas de metal sin llenador para dar
mayor estabilidad y mejores características de la compresión.
Conveniente para la lengua y surco o varón y femenino o acanalado a los montajes planos del reborde de la cara.



Junta metálica de forma de V herida espiral del reborde del tubo de la junta del estilo básico 0Junta metálica de forma de V herida espiral del reborde del tubo de la junta del estilo básico 1
