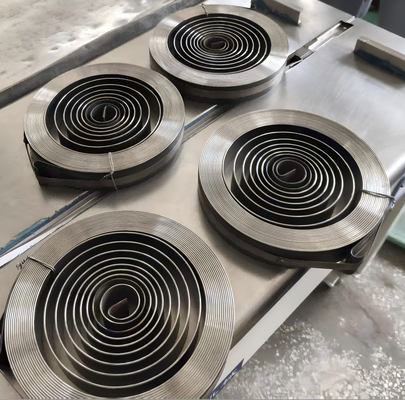

Este resorte en espiral plano personalizado (resorte de desplazamiento) está especialmente diseñado para la retracción del cable de retroalimentación de posición del servomotor y se adapta ampliamente a los sistemas de actuador de compuerta. Fabricado con acero para resortes de silicio y manganeso 60Si2MnA de primera calidad, ofrece un par estable y constante para el rebobinado automático del cable durante el movimiento completo de la carrera del pistón.

A diferencia del acero para resortes ordinario de 65Mn, el 60Si2MnA presenta una mayor resistencia a la tracción, un excelente rendimiento anti-relajación y una resistencia superior a la fatiga cíclica, lo que lo hace ideal para operaciones industriales continuas a largo plazo con ciclos repetidos de bobinado y desenrollado. Nuestro resorte se produce estrictamente según las especificaciones técnicas del cliente, con una estructura de bobinado segmentada precisa para mantener una tensión suave sin que el cable se estire ni se atasque.

Especificaciones técnicas clave

• Materia prima: tira de acero para resortes de aleación 60Si2MnA
• Dimensión de la tira: 2 mm de espesor × 39 mm de ancho
• Total de vueltas efectivas: 23 vueltas (13 vueltas de base bien enrolladas + 10 vueltas de trabajo espaciadas)
• Rotación de apriete máxima real por carrera completa: 5,6 vueltas
• Diámetro interior de la primera bobina: 40 mm | Diámetro coincidente del eje de transmisión: 29 mm
• Diámetro del pasador de fijación exterior: 10 mm | Longitud del gancho recto interior: 25 mm
• Diámetro interior de la carcasa correspondiente: 275 mm
• Acabado de la superficie: Tratamiento antioxidante de óxido negro (pintura personalizada/Dacromet disponible)
• Función de trabajo: rebobina automáticamente el cable de retroalimentación de posición de la varilla del servomotor.

Características de diseño estructural

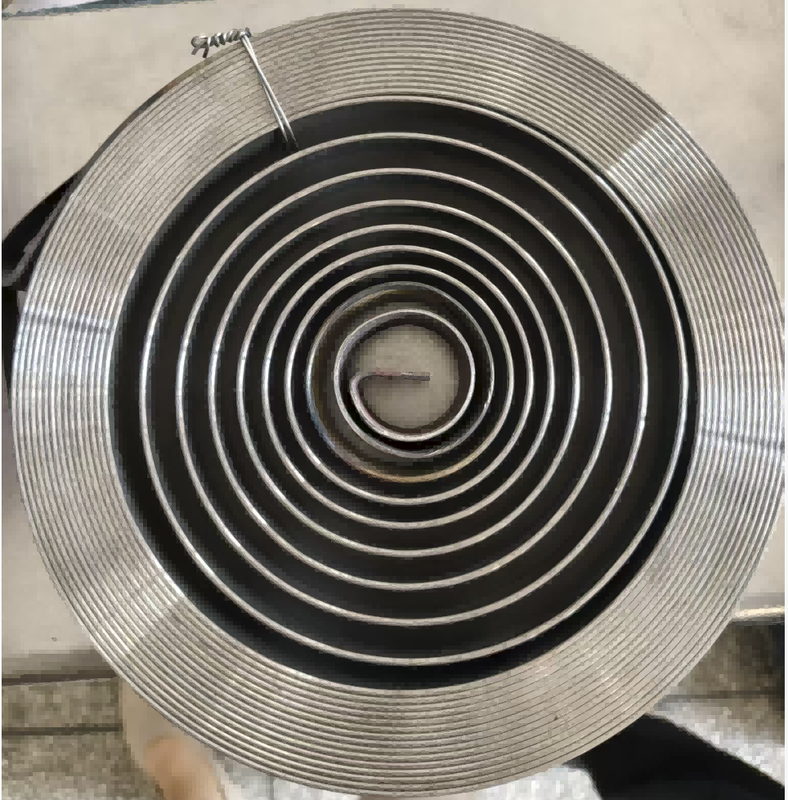

1. Diseño de bobinado segmentado: 13 espiras de base compactas internas permanecen completamente fijadas durante la operación para proporcionar un par base estable; 10 vueltas espaciadas exteriores sirven como sección de trabajo flexible para la retracción del trazo
2. Ganchos interiores y exteriores formados con precisión: el tamaño de gancho estándar se adapta firmemente al pasador de fijación de la carcasa y al eje impulsor del motor, evitando resbalones o fracturas bajo torsión.
3. Mecanizado suave del borde del desforre: sin rebabas que rayen la posición del cable durante la retracción, protegiendo la integridad del cable
4. Dimensiones personalizables: admitimos la personalización completa del espesor de la tira, el ancho, las vueltas totales, los tamaños de los ganchos y las curvas de torsión para que coincidan con diferentes conjuntos de servomotores y amortiguadores.

Escenarios de aplicación

• Sistema de retracción del cable de retroalimentación de posición del servomotor de compuerta
• Carrete de cable de detección de posición lineal de actuador industrial
• Mecanismo automático de bobinado de cable del motor de control de válvula
• Conjuntos de reinicio de servos para equipos hidráulicos y de construcción
